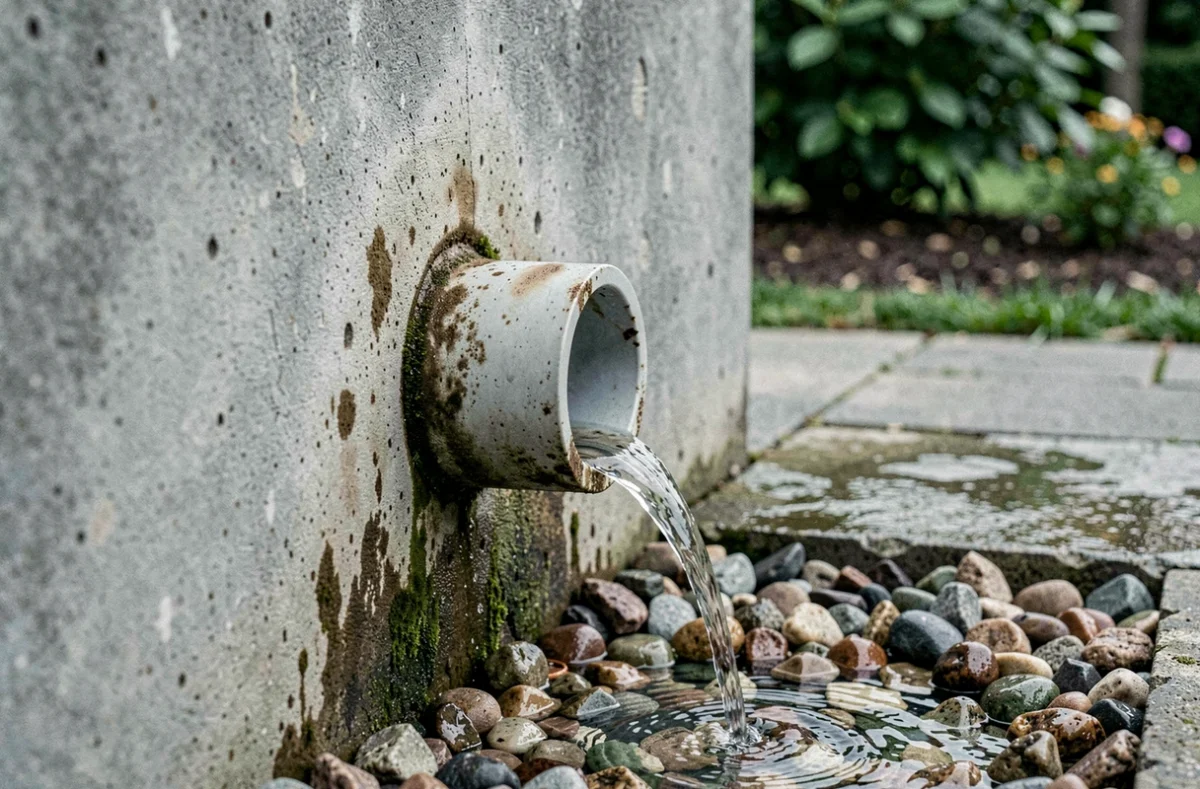

Une barbacane évacue l’eau accumulée derrière un mur de soutènement pour supprimer la pression hydrostatique qui menace sa stabilité. Poser un tube PVC tous les deux mètres ne suffit pas à garantir un drainage réel : encore faut-il que le débit évacué corresponde au volume d’eau susceptible de s’accumuler dans le remblai. Calculer ce débit, c’est passer d’une règle empirique à un dimensionnement adapté au sol, à la pente et à la surface de l’ouvrage.
Pression hydrostatique derrière un mur de soutènement : ce que la barbacane doit compenser
L’eau qui s’infiltre dans le remblai exerce une poussée latérale sur la paroi. Plus le sol retient l’eau longtemps (argile, limon compact), plus cette poussée augmente. La barbacane crée un point de sortie qui abaisse le niveau d’eau derrière le mur et réduit la charge.
Le débit à évacuer dépend de trois paramètres liés entre eux : la perméabilité du sol en place, la surface de collecte en amont du mur et l’intensité des précipitations locales. Ignorer l’un de ces facteurs conduit soit à sous-dimensionner le dispositif (risque de fissuration, voire d’effondrement), soit à multiplier inutilement les ouvertures.
Perméabilité du sol et vitesse d’infiltration
Un sol sableux laisse passer l’eau rapidement : le pic de débit derrière le mur est bref mais intense. Un sol argileux ralentit l’infiltration, mais maintient une pression constante sur une durée plus longue. Le coefficient de perméabilité du sol (noté K, exprimé en m/s) est la donnée d’entrée du calcul. Il s’obtient par un essai de perméabilité in situ ou, à défaut, par les valeurs tabulées correspondant à la nature du remblai.
Formule de débit appliquée au dimensionnement d’une barbacane mur
Le débit d’écoulement à travers un conduit circulaire (cas courant d’un tube PVC utilisé comme barbacane) se calcule avec la relation de Poiseuille simplifiée ou, plus couramment sur chantier, avec la formule de Manning-Strickler adaptée aux petits diamètres en écoulement gravitaire.
Données nécessaires au calcul
- Le diamètre intérieur du conduit : les sections courantes vont de 60 à 100 mm. Un diamètre plus grand augmente le débit unitaire mais réduit la résistance mécanique locale du mur.
- La pente du tube vers l’extérieur : une inclinaison minimale de 2 % est nécessaire pour amorcer l’écoulement gravitaire. Les guides techniques recommandent entre 2 et 5 %.
- La longueur de traversée du mur : elle correspond à l’épaisseur de la maçonnerie et influence les pertes de charge dans le conduit.
- Le coefficient de rugosité du matériau : un tube PVC lisse offre moins de résistance à l’écoulement qu’un conduit en béton ou en fonte.
Application concrète
Pour un tube PVC lisse de diamètre courant posé avec une pente de 3 %, le débit unitaire en écoulement gravitaire plein dépasse largement le besoin d’évacuation d’un mètre linéaire de mur dans la plupart des sols drainants. Le vrai risque ne vient pas du tube lui-même, mais de l’obstruction du filtre côté remblai ou d’un espacement trop grand entre barbacanes.
Le débit théorique d’un seul tube dépasse souvent le besoin réel par mètre linéaire, ce qui signifie que le nombre et l’espacement des barbacanes importent davantage que le diamètre seul.

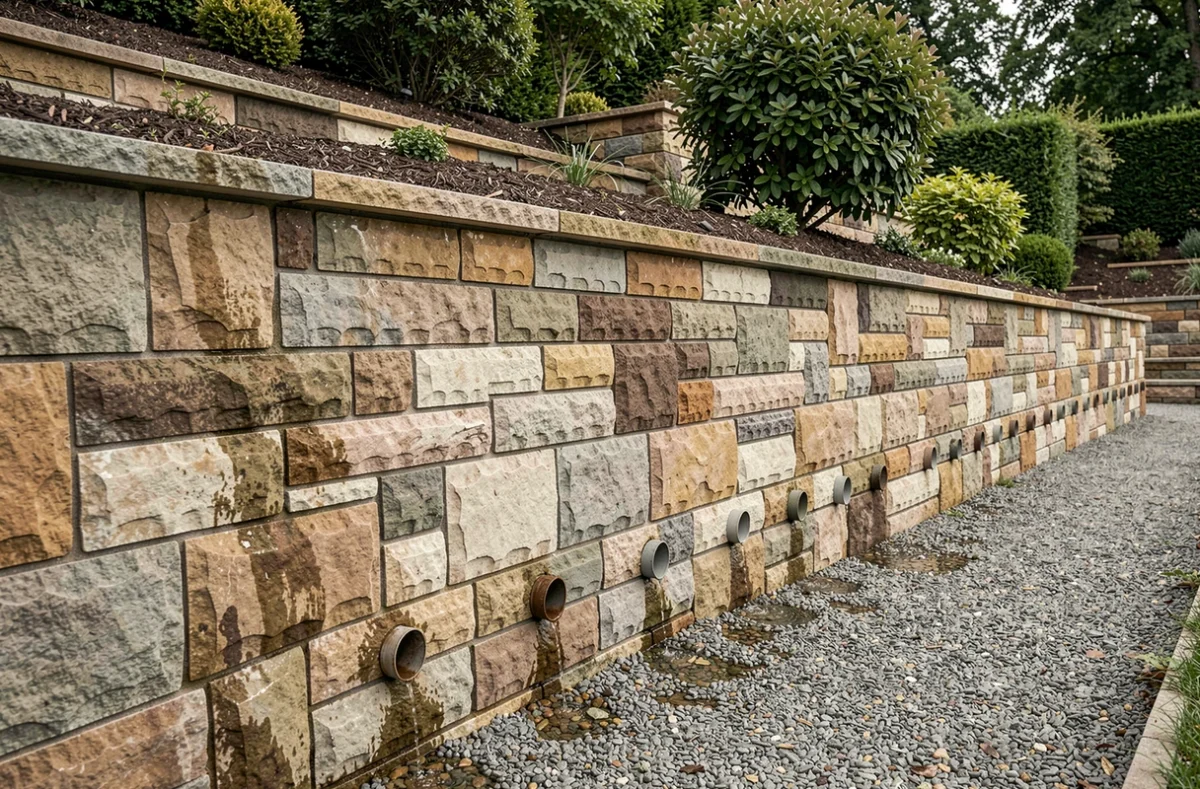

Section totale de barbacanes rapportée à la surface du mur : l’approche par ratio global
Les articles courants se limitent à une règle d’espacement (un conduit tous les deux à trois mètres). Des guides techniques plus récents, notamment ceux qui s’appuient sur les fiches de l’AQC relatives à l’effondrement des murs de soutènement en maçonnerie, adoptent une approche différente : rapporter la section totale des barbacanes à la surface de la paroi.
Cette méthode relie directement la capacité d’évacuation globale du dispositif drainant au gabarit de l’ouvrage. Un mur de grande hauteur ou de grande longueur recevra davantage de barbacanes, non pas parce qu’on applique un espacement fixe, mais parce que la surface de collecte en amont augmente proportionnellement.
Le calcul consiste à :
- Estimer le débit d’infiltration maximal sur toute la surface du remblai en contact avec le mur (perméabilité du sol multipliée par la surface et par l’intensité pluviométrique de référence).
- Diviser ce débit total par le débit unitaire d’une barbacane (fonction du diamètre et de la pente) pour obtenir le nombre minimal d’ouvertures.
- Vérifier que la section cumulée des conduits respecte le ratio recommandé par rapport à la surface du mur, ce qui sert de contrôle de cohérence.
Erreurs de drainage qui annulent le débit calculé
Un dimensionnement correct sur le papier ne protège pas un mur si la mise en oeuvre est défaillante. Les retours de terrain montrent une hausse significative des litiges liés à des infiltrations ou effondrements de murs de soutènement attribués à un drainage insuffisant ou mal raccordé.
Pente et exutoire selon le DTU 20.1
Le DTU 20.1 fixe des repères précis : pente minimale du drain d’au moins 0,5 %, fil d’eau positionné à plus de 15 cm du pied de fondation, raccordement obligatoire à un exutoire réel. Un drain qui se termine en cul-de-sac ou qui repose à plat ne remplit pas sa fonction, quel que soit le nombre de barbacanes installées en paroi.
Filtre géotextile et matériau drainant
Côté remblai, un géotextile anti-contaminant empêche les fines du sol de colmater le conduit. Sans ce filtre, le débit réel chute en quelques saisons. Le lit drainant (graviers calibrés ou matériau drainant spécifique) placé entre le remblai et le mur canalise l’eau vers les barbacanes au lieu de la laisser s’accumuler en nappe.
Un mur dont le dispositif drainant est raccordé à un exutoire fonctionnel, dont les barbacanes sont protégées par un filtre et dont l’espacement respecte le ratio de section calculé, conserve sa stabilité sur plusieurs décennies. Le calcul de débit n’a de valeur que si chaque élément du système fonctionne ensemble : conduit, pente, filtre, lit drainant et exutoire forment une chaîne où le maillon le plus faible fixe la performance réelle.
